二次元影像測量?jī)x

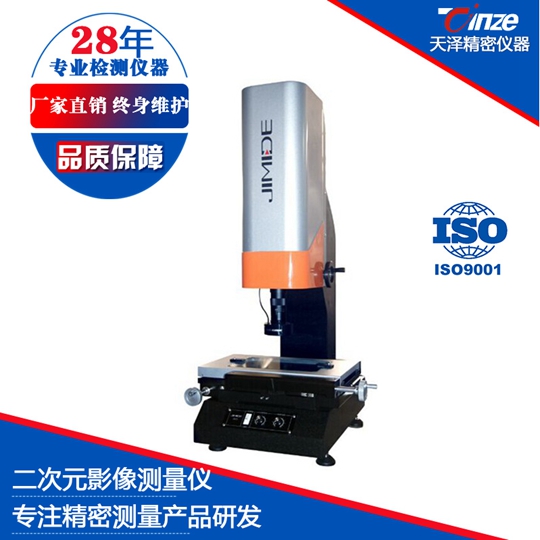

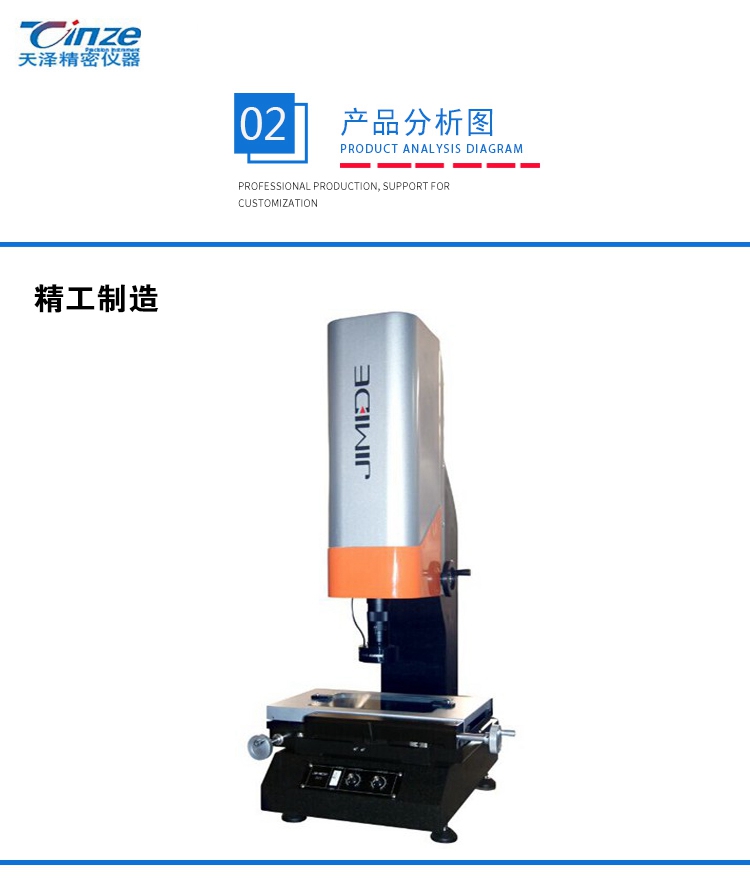

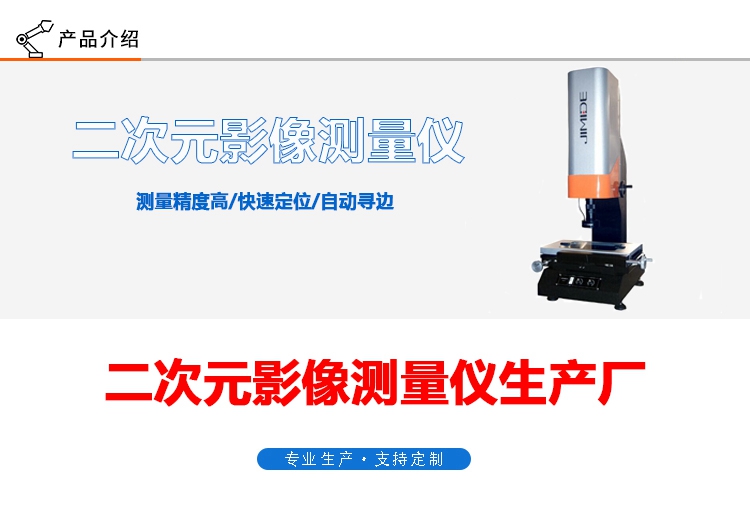

二次元影像測量?jī)xJMD-1510
產品簡介
二次元影像測量?jī)x完美結合了傳統光學和最新計算機圖像處理 技術，可以對工件平面的點、線、圓等基本元素作精密測量，操作簡便省時， 測量精度高，并且具有 SPC 統計分析功能。
訂購熱線：
產品介紹
規格型號：二次元影像測量?jī)xJMD-1510
東莞市天澤精密儀器有限公司專業生產各類投影儀、二次元影像測量?jī)x、三次元、三坐標測量機、全自動影像測量?jī)x、工具顯微鏡等；儀器光學系統品質優良，物鏡成像清晰，放大倍率準確，質量有保障
產品規格及參數
影像測量?jī)x型號 JMD-1510 JMD-2010 JMD-2515 JMD-3020 JMD-4030
工作臺 金屬臺面尺寸 354×228 404×228 450×280 510×290 606×466
玻璃臺面尺寸 210×160 260×160 306×196 360×260 450×350
運動行程 150×100 200×100 250×150 300×200 400×300
儀器重量(Kg) 100 110 120 200 240
外形尺寸 600×550×920 600×550×920 680×600×1020 780×670×1070 960×750×1100
Z軸升降行程 150mm
工作距離 108mm
X、Y、Z數顯解析度 1μm
X、Y坐標示值誤差 ≤(3+L/200)μm
影像系統 攝像機：JATEN彩色1/3" CCD
變焦物鏡倍率：0.7~4.5X
視頻總倍率：30X~230X
物方視場：7~1.1mm 表面光源與透射光源均使用LED，亮度可調節
電源 AC180~260V 50Hz
測量功能 Mclns自動測量軟件，可自動尋邊、去毛刺，可測貼、線、圓、圓心距、擺正等
產品用途及特點
該儀器適用于以二坐標測量為目的的一切應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。
本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與計算機連接后，采用專門Quickmeasuring測量軟件軟件可對測繪圖形進行處理及輸出；采用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與數據處理器組成數字測量及數據處理系統。用戶可根據各自的需要選配打印機和不同的測量瞄準系統。
