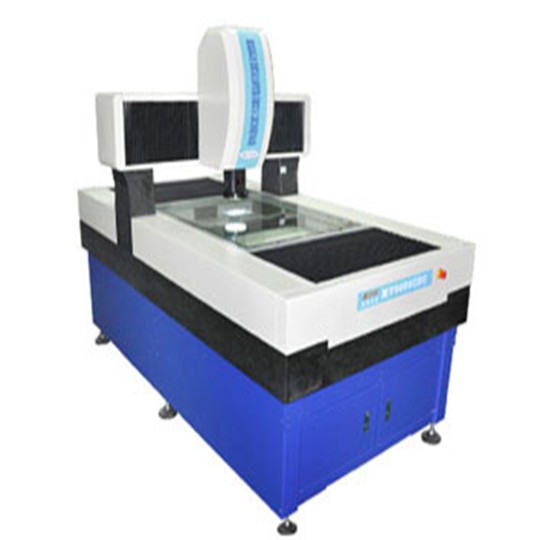

自動影像測量儀
產品介紹
1、儀器特點
該系列大行程全自動影像測量儀采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性和準確的定位精度。X、Y、Z三軸均采用高精度線性滑軌搭配進口開放式光柵尺，保證其測量精度。影像Z軸可自動對焦、配合自動變焦鏡頭，可實現自動變焦而不需倍率調整；底座采用大幅大理石結構，可極大保證機械運動時所需的穩定與精度。
2、大行程全自動影像測量儀MV-6080CNC規格參數
2.1 影像系統
2.1.1 攝影機：日本原裝彩色CCD攝像機；
2.1.2 變焦物鏡倍率：0.7~4.5X 或自動變焦鏡頭；
2.1.3 視頻總倍率：30X~190X（配2X物鏡時，總視頻放大倍率可達到時380X）；
2.1.4 物方視場：10.6~1.6mm 表面光源與透射光源均用LED，48組可編程。
2.2 工作臺
2.2.1 金屬臺面尺寸：1000×758
2.2.2 玻璃臺面尺寸：920×694
2.2.3 運動行程：600×800
2.2.4 Z軸升降行程：200mm
2.2.5 工作距離：92mm
2.2.6 X、Y、Z數顯解析度：0.0005mm
2.2.7 X、Y座標示值誤差：≤（3+L/200）um
